Produktdetails / Lieferumfang
Beschreibung:

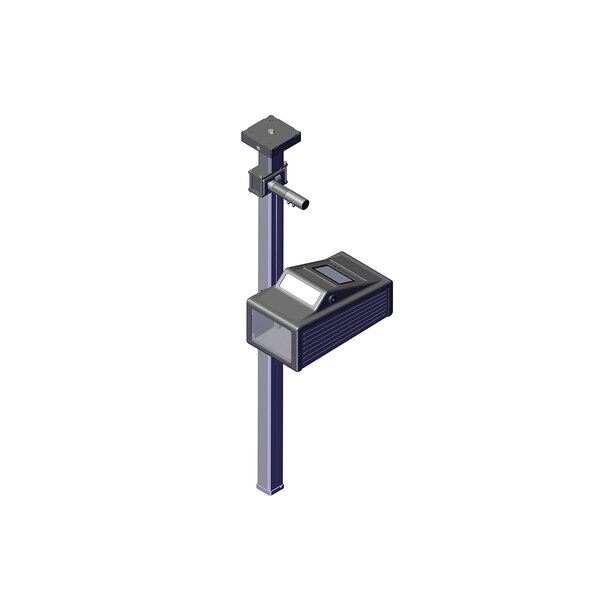

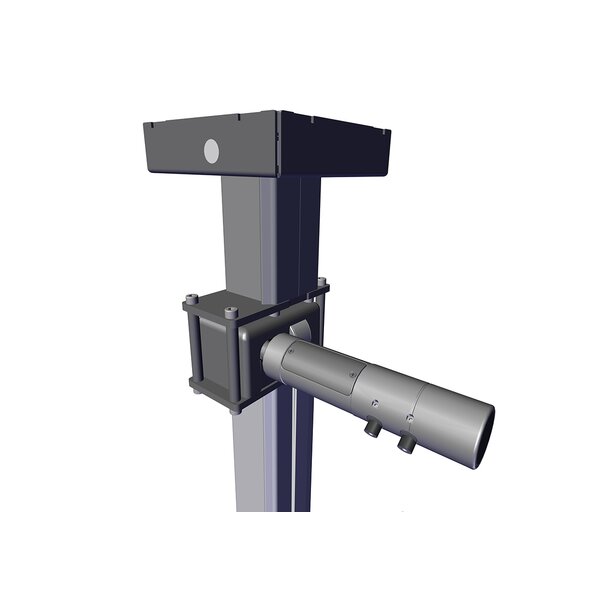

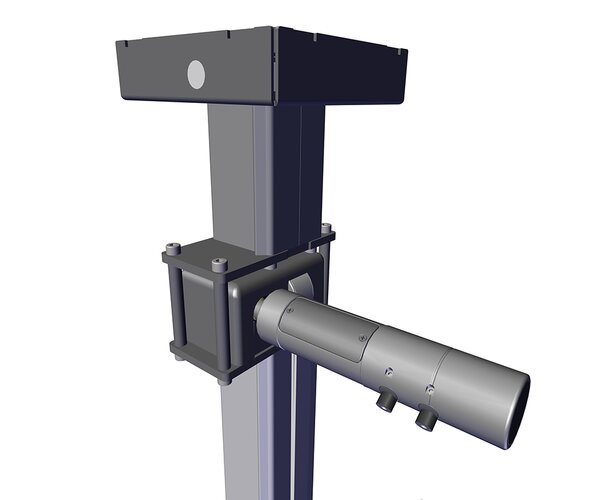

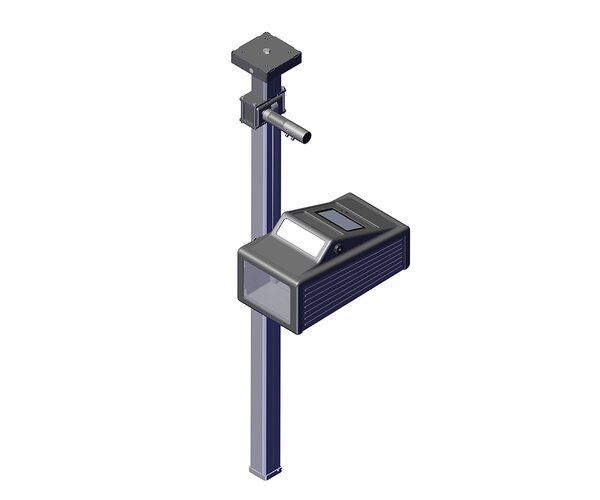

- Portalanbindung zur hängenden Montage über den Säulenkopf
- Digitales Gerät für eine schnelle und objektive Überprüfung und Einstellung der Fahrzeugscheinwerfer unter Einbeziehung von gesetzlichen Grenzwerten und
Vorgaben der Fahrzeughersteller
- Kapazitiver 7 -Touchscreen für Menüführung und Anzeige der Messwerte
- High Dynamic Range CMOS-Kamera mit Spezialfilter zur präzisen Erfassung und Digitalisierung des Scheinwerferabbildes
- Prozessorgestützte Gerätesteuerung inkl. Flashspeicher
- Digitale Auswertung mit Befundermittlung
- optionale Schnittstelle zur Übertragung der Messwerte an einen PC mittels Bluetooth oder Kabel
- Robuste Ausführung, auch für vernetzten Prüfstraßeneinsatz geeignet
- Schwenkbare horizontal-orientierte Laserausrichteinheit zur Positionierung des Gerätes zum Fahrzeug
- Automatische Arretierung des Lichtsammelkastens an der Präzisions-Aluminiumführungssäule erleichtert Handling und optimiert Reproduzierbarkeit
- Großflächige Fresnel-Linse für eine einfache und schnelle Positionierung vor dem Fahrzeugscheinwerfer
Hinweis:
Keine Baumusterzulassung gemäß VkBl 17/2020 in Deutschland
möglich
Technische Daten
Technische Daten:
| Messbereich: | |
| Oberhalb Hotspot | 0 - 800 mm/10 m (0-8%) |
| Oberhalb Nickwinkel | 0 - 300 mm/10 m (0-3%) |
| Unterhalb | 0 - 700 mm/10 m (0-7%) |
| Links | 0 - 1000 mm/10 m (0-10%) |
| Rechts | 0 - 1000 mm/10 m (0-10%) |
| Lichtstärke | 0 - 125000 cd |
| Beleuchtungsstärke | 0 - 200 lx |
| Messabstand | 100 - 500 mm |
| Abweichung der Intensität | +/-5% |
| Abweichung von einer Achse | +/- 5' |
| Temperaturbereich | +5 - +40°C |
| Relative Luftfeuchtigkeit | 20 - 80 % |
| Spannungsversorgung (Netzteil) | 1/N/PE 100-240 V 50/60 Hz |
| Maße (H x B x T) | 1770 x 655 x 720 mm |
| Roter Linienlaser | Laserklasse 2M |
| Wellenlänge Laser | 638 nm |
