MA STAR 5.5 VP 451187

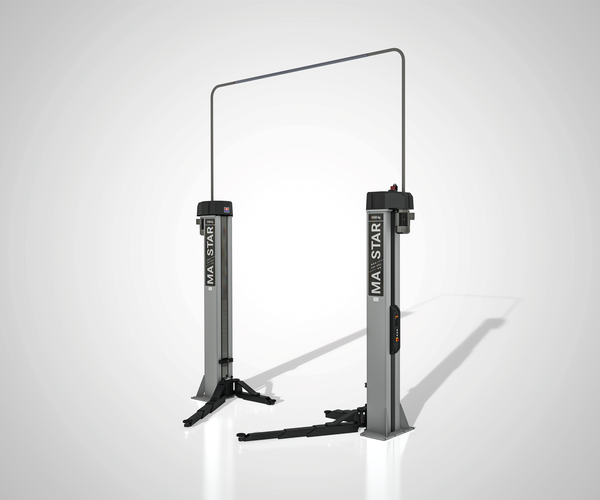

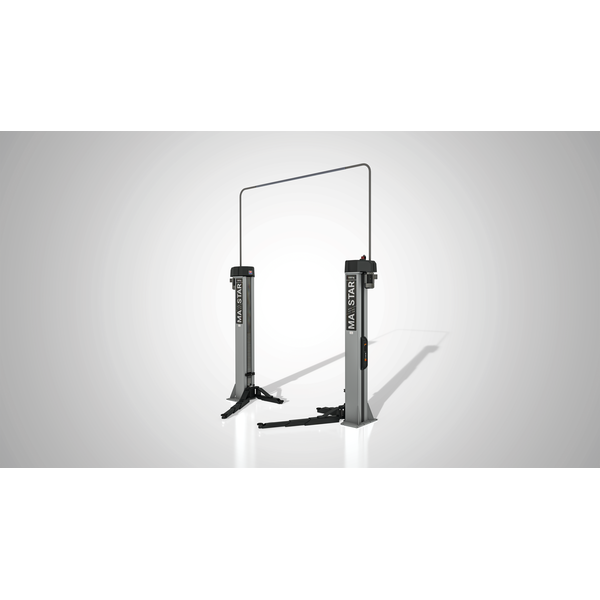

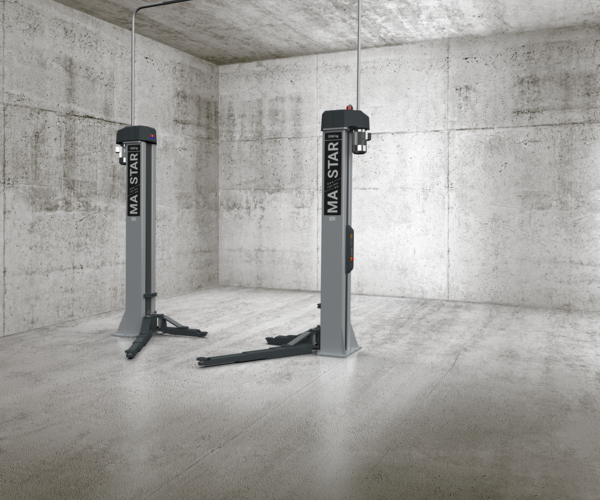

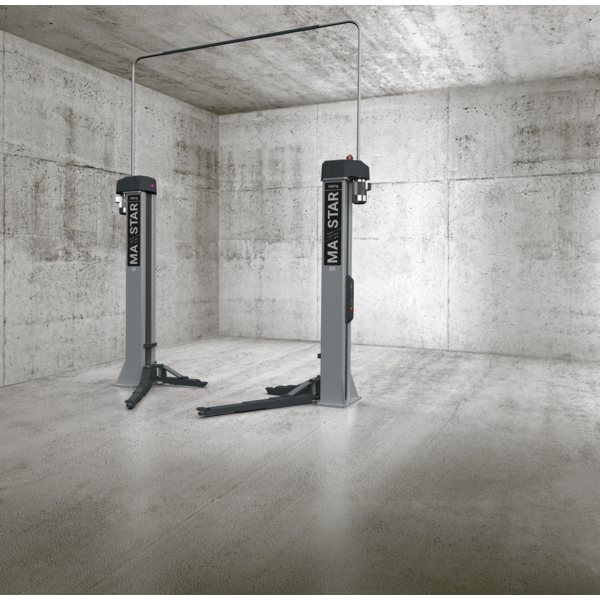

Die Fünf-Sterne-Hebebühne MA STAR 5.5 mit stabilen und verwindungsfreien Hubsäulen aus gekantetem H-Profil hebt PKW und Transporter bis zu einem Gesamtgewicht von 5,5 t. In ihrer Anwendung garantiert die Zwei-Säulen-Hebebühne durch ihr Spindel-Mutterpaket mit Gewinde-Selbsthemmung, die Mutterbrucherkennung „Giraffe“ (patent pending) und die Motorbremse 3-fache Sicherheit (triple safety). Darüber hinaus besticht die MA STAR durch ihre unkomplizierte Inbetriebnahme („plug and play“) sowie ihre intuitive, über LED geführte Bedienung.

COMFORT Variante - Optionen wählbar.

Produktdetails / Lieferumfang

COMFORT Variante - Optionen wählbar
(Farbe, Tragarmunterstützung rollengelagert)

  • RAL 7040 -

Beschreibung:

  • Traglast 5500 kg
  • triple safety
  • Symmetrische Tragarme
  • Variable Aufstellweite
  • Aufnahme von Kleinfahrzeugen bis Transporter mit langem Radstand
  • Hochwertige Pulverbeschichtung:
    • fenstergrau, RAL 7040 (Säulen)
    • anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)


Lieferumfang:

  • 2 Säulen mit Bediengehäuse an Bediensäule
  • 4 symmetrische Tragarme doppeltteleskopierbar
  • Aufnahmeteller-Stecksystem
  • Kabelbrücke
  • Spindelöl (0,5 l)
  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung


Downloads

Verkaufsunterlagen

Broschüren
Broschüre MA STAR
DE EN
Broschüre (Printversion) MA STAR
DE EN
Technische Datenblätter
Technisches Datenblatt MA STAR 5.5
DE EN
Technisches Datenblatt (Printversion) MA STAR 5.5
DE EN

Technische Dokumentation

Betriebsanleitungen
Betriebsanleitung MA STAR
DE EN ES FR
Produktzeichnungen
MA STAR 5.5 Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2630 mm)
DE EN
MA STAR 5.5 Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2530 mm)
DE EN
MA STAR 5.5 Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2780 mm)
DE EN
MA STAR 5.5 MB Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2630 mm)
DE EN

Technische Daten

Technische Daten:

Traglast CE5500 kg
Hubhöhe max.2065 mm
Hub-/Senkzeit (lastabhängig)ca. 40/40 s
Unterschwenkhöhe gesamter Tragarm120 mm
Verstellbereich Aufnahmeteller85 - 115 mm
Aufnahmebereich Tragarme965 - 1845 mm
Gesamtbreite*4200 mm
Außenmaß Grundplatten*3789 mm
Äußere Säulenweite*3579 mm
Lichte Säulenweite*2949 mm
Durchfahrbreite2530 - 2780 mm
Säulenhöhe3243 mm
Gesamthöhe max.(mit Kabelbrücke)5193 mm
Antriebsleistung2 x 4,0 kW
Spannungsversorgung3/N/PE 400 V 50 Hz
AbsicherungC32 A
Gewicht1320 kg
Verpackungsmaße (L x B x H)
2 Packstücke à3185 x 800 x 1000 mm
Geforderte BetonqualitätC 20/25

  • Geforderte Mindestbetonplattendicke ohne Estrich min. 180 mm

*Maß bezogen auf Durchfahrbreite 2630 mm
