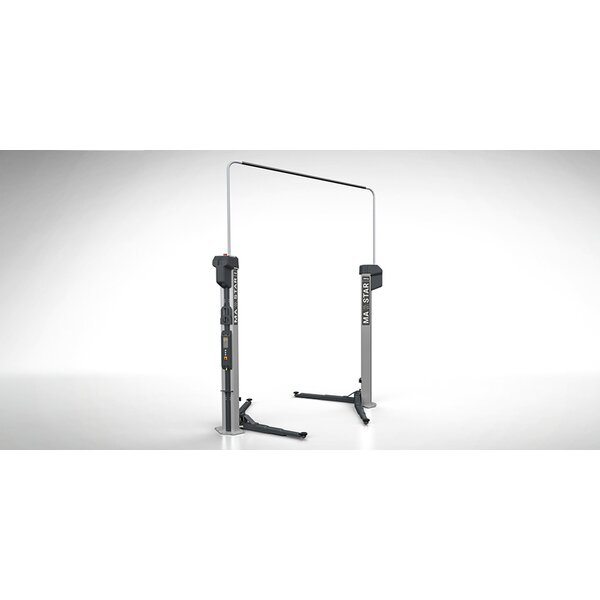

MA STAR 3.5 A VP 251232

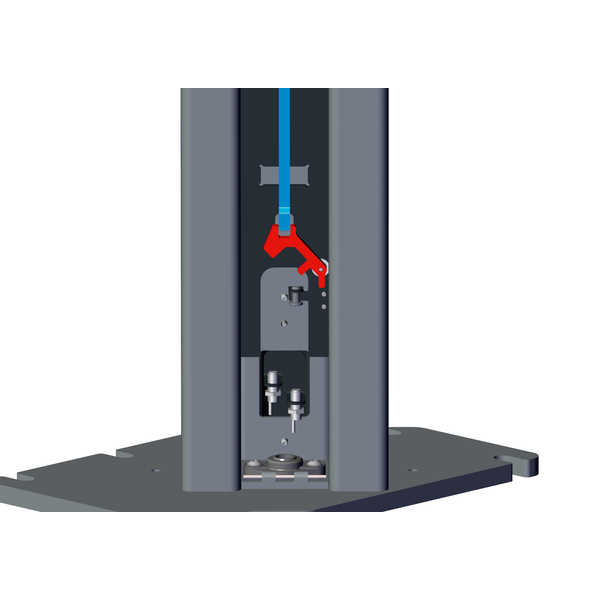

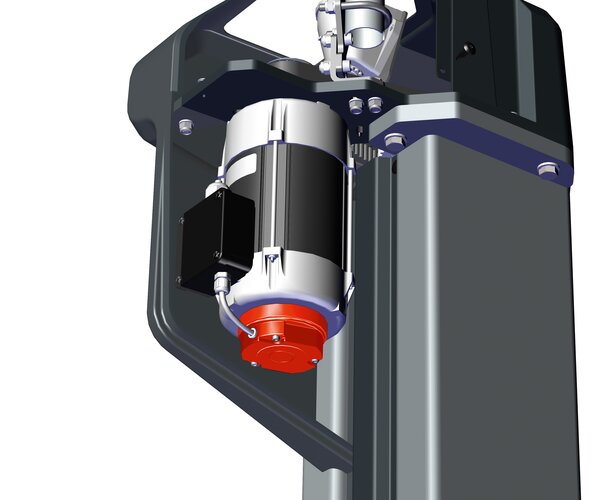

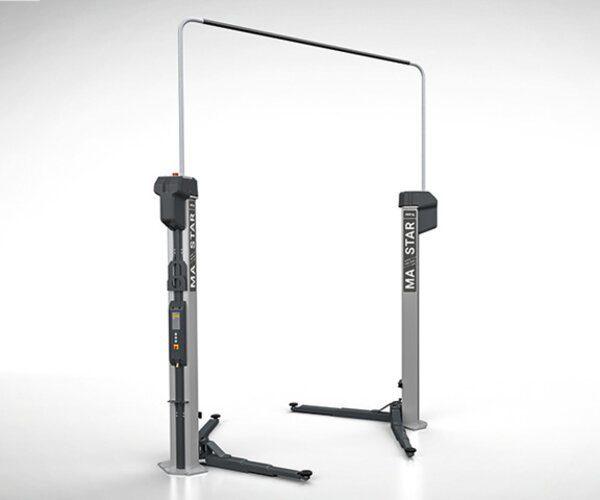

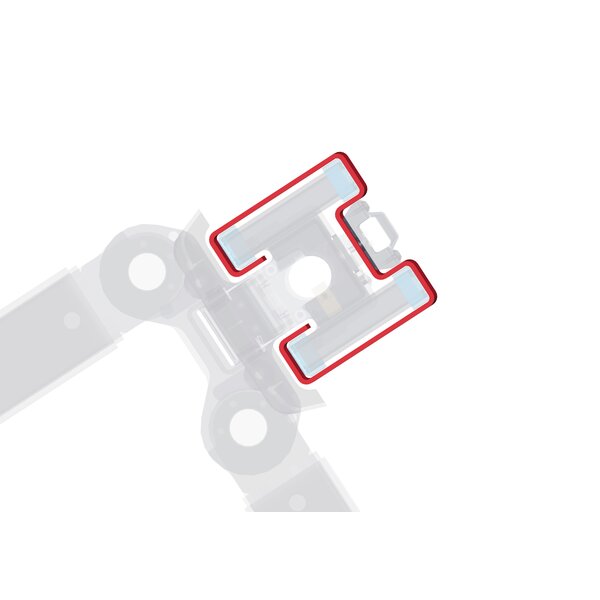

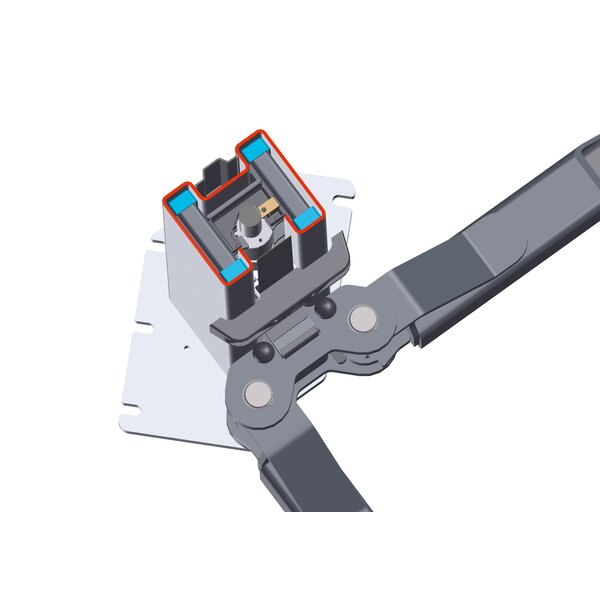

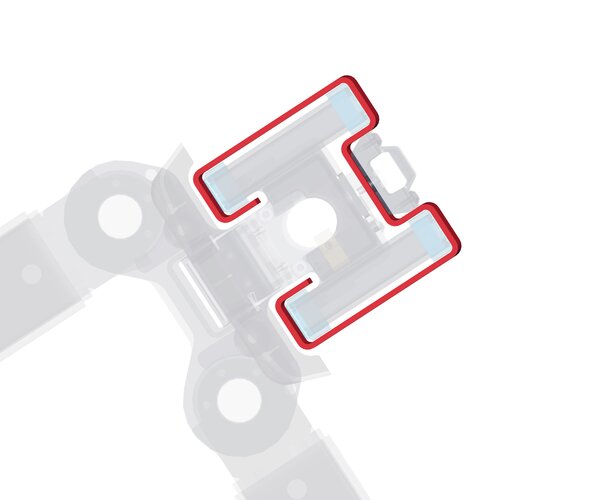

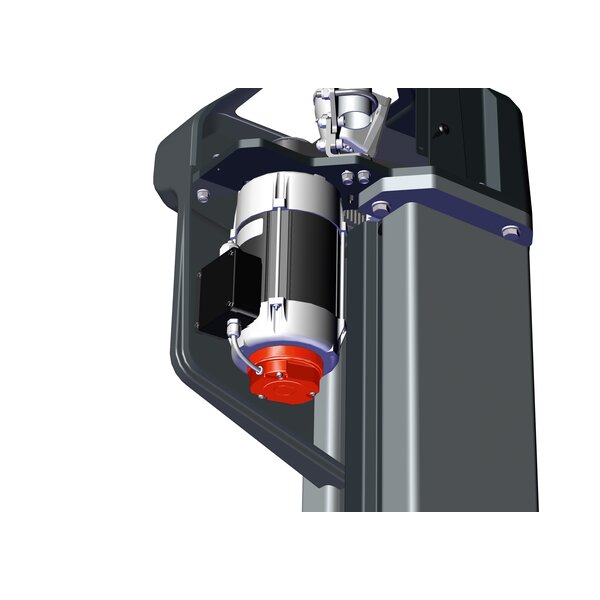

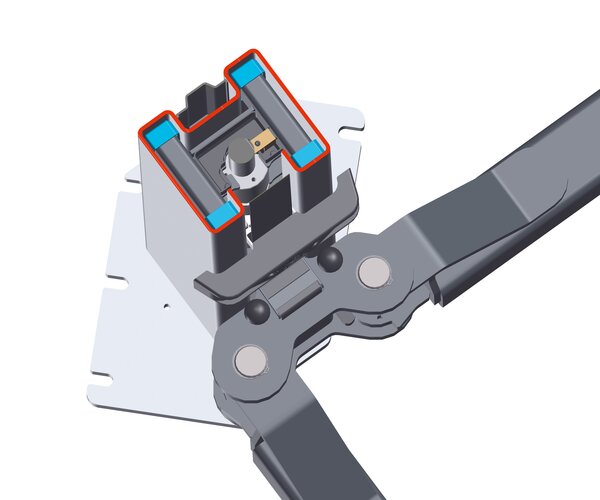

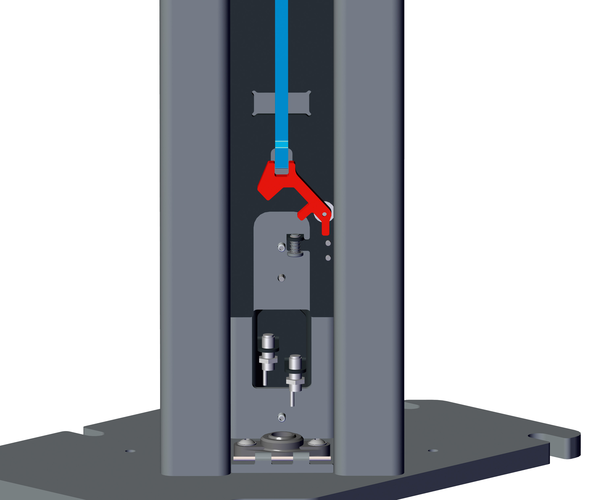

Die Fünf-Sterne-Hebebühne MA STAR 3.5 A mit stabilen und verwindungsfreien Hubsäulen aus gerolltem H-Profil hebt PKW und Transporter bis zu 3,5 t. Ihre um 45° gedrehten Säulen ermöglichen dabei einen großen Türöffnungswinkel am Fahrzeug. In ihrer Anwendung garantiert die Zwei-Säulen-Hebebühne durch ihr Spindel-Mutterpaket, die patentierte Mutterbrucherkennung („Giraffe“) und die Motorbremse 3-fache Sicherheit (triple safety). Darüber hinaus besticht die MA STAR durch ihre unkomplizierte Inbetriebnahme („plug and play“) sowie ihre intuitive, über LED geführte Bedienung.

COMFORT Variante - Optionen wählbar.

Produktdetails / Lieferumfang

COMFORT Variante - Optionen wählbar
(Farbe/Sportwagentragarme/Sonderspannung)

  • RAL 7040 -

Beschreibung:

  • Traglast 3500 kg
  • triple safety

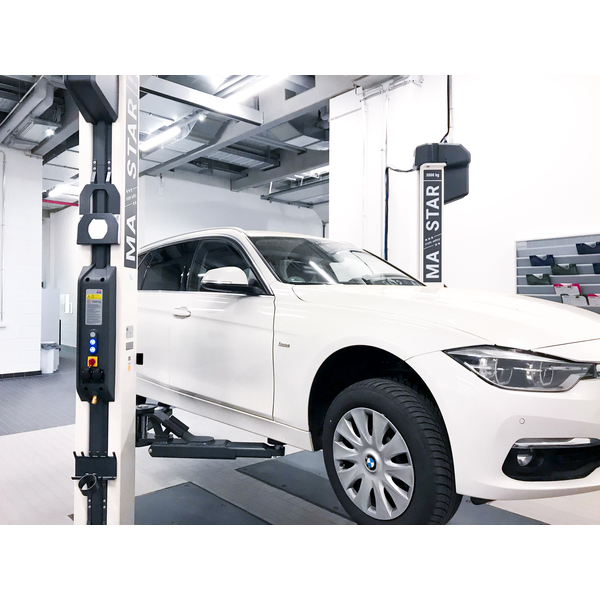

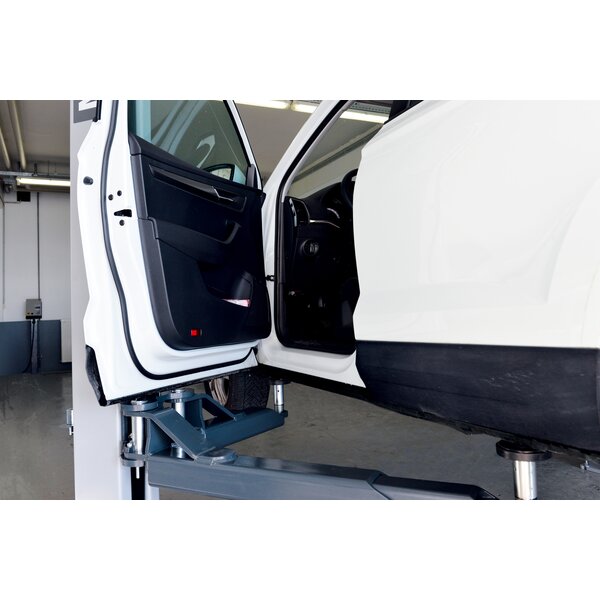

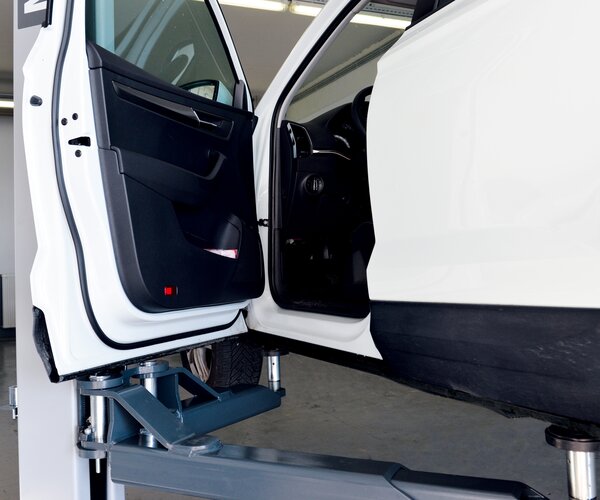

  • 45° gedrehte Säulen für großen Türöffnungswinkel
  • Asymmetrische Tragarme
  • Kurze Tragarme 180° schwenkbar
  • Variable Aufstellweite
  • Hochwertige Pulverbeschichtung:
    • fenstergrau, RAL 7040 (Säulen)
    • anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)


Lieferumfang:

  • 2 Säulen asymmetrisch mit Bediengehäuse an Bediensäule
  • 4 asymmetrische Tragarme (2 doppelt-, 2 einfach teleskopierbar)
  • Aufnahmeteller-Stecksystem

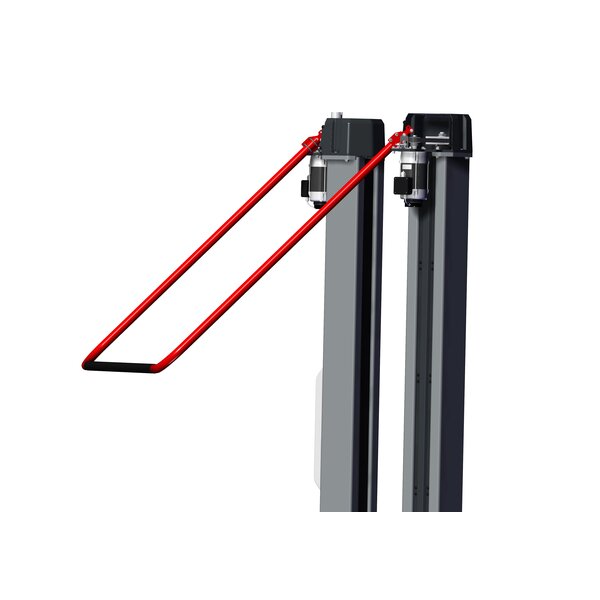

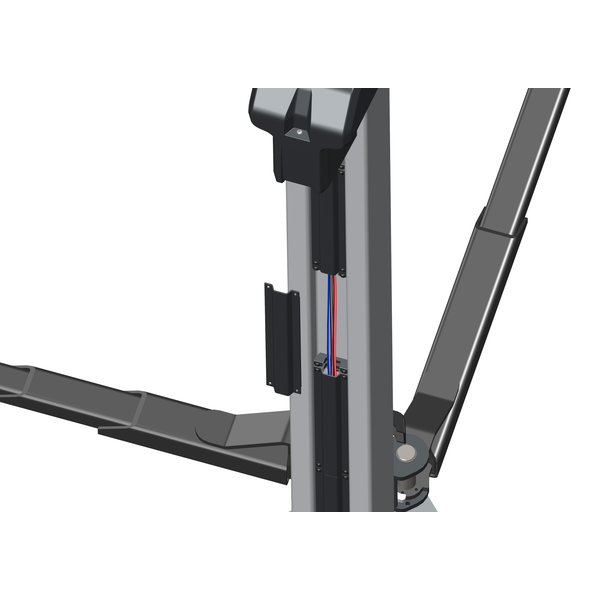

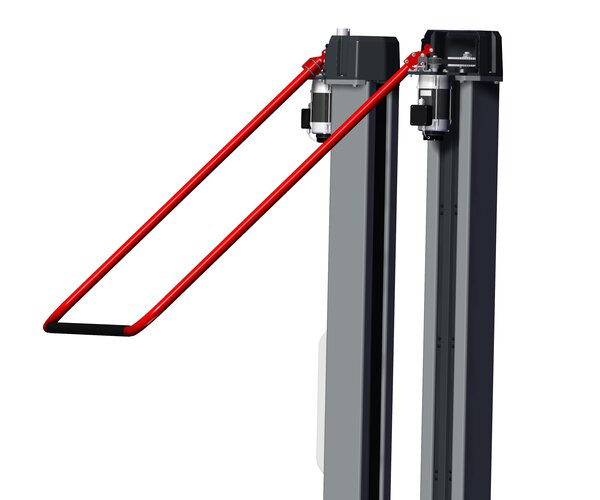

  • Kabelbrücke

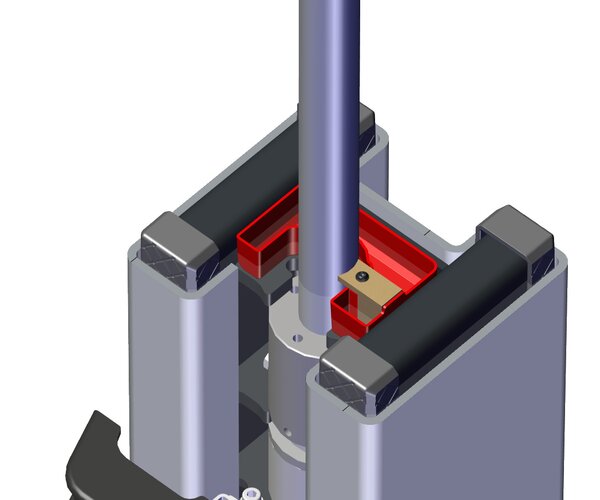

  • Spindelöl (0,5 l)
  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung


Downloads

Verkaufsunterlagen

Broschüren
Broschüre MA STAR
DE EN
Broschüre (Printversion) MA STAR
DE EN
Technische Datenblätter
Technisches Datenblatt MA STAR 3.5 A
DE EN
Technisches Datenblatt (Printversion) MA STAR 3.5 A
DE EN

Technische Dokumentation

Betriebsanleitungen
Betriebsanleitung MA STAR
DE EN ES FR
Produktzeichnungen
MA STAR 3.5 A Datenblatt Hauptabmessungen
DE EN
MA STAR 3.5 A BMW Datenblatt Hauptabmessungen
DE EN
MA STAR 3.5 A MB Datenblatt Hauptabmessungen
DE EN
MA STAR 2.5 A (VZ 971653) Datenblatt Hauptabmessungen
DE EN
MA STAR 3.0 A (VZ 971652) Datenblatt Hauptabmessungen
DE EN

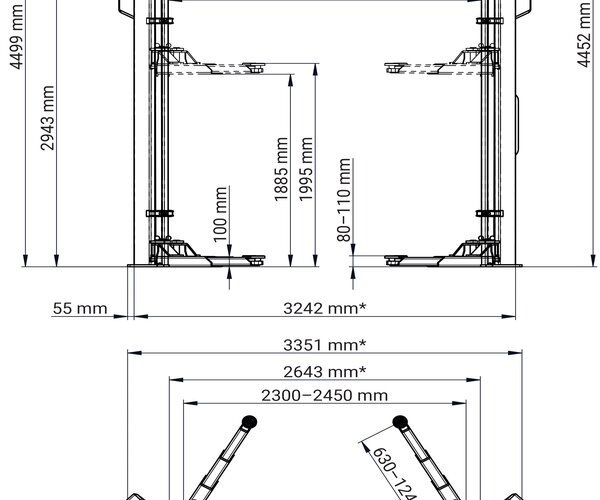

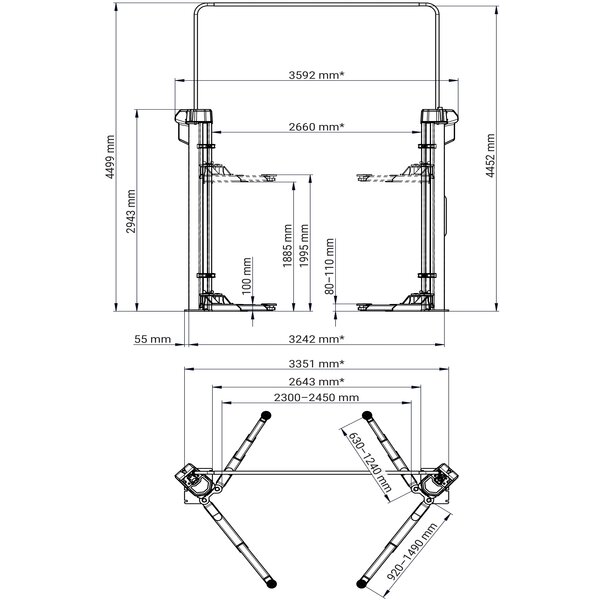

Technische Daten

Technische Daten:

Traglast CE3500 kg
Hubhöhe max.1995 mm
Hub-/Senkzeit (lastabhängig)ca. 40/40 s

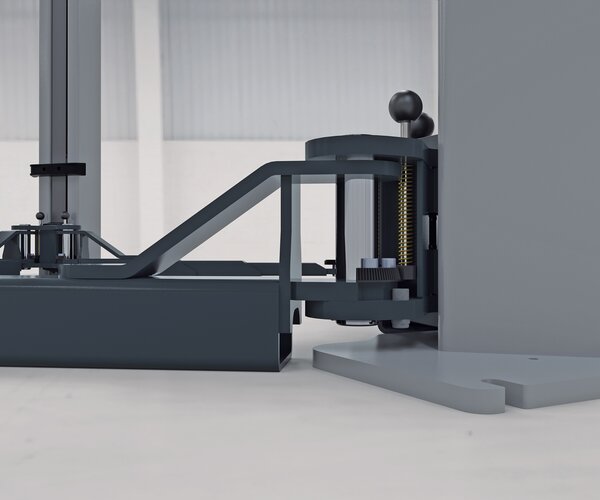

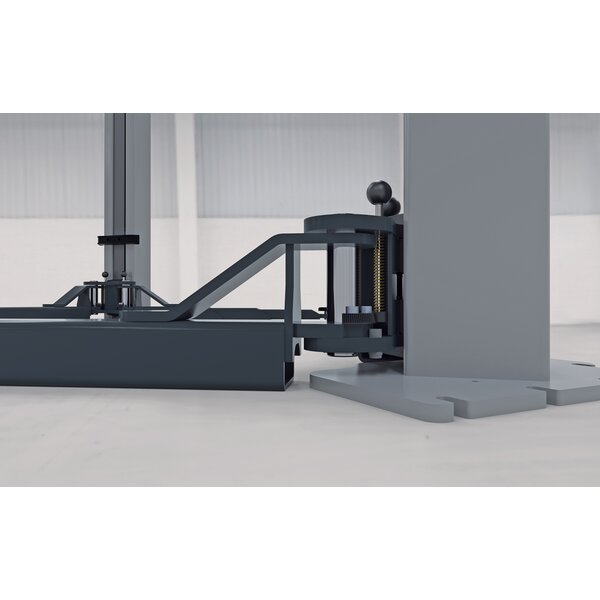

Unterschwenkhöhe gesamter Tragarm100 mm
Verstellbereich Aufnahmeteller80 - 110 mm
Auszugsbereich kurze Tragarme630 - 1240 mm
Auszugsbereich lange Tragarme920 - 1490 mm
Gesamtbreite*3592 mm
Außenmaß Grundplatten*3351 mm
Äußere Säulenweite*3242 mm
Lichte Säulenweite*2660 mm
Durchfahrbreite2300 - 2450 mm
Säulenhöhe2943 mm
Gesamthöhe max. (mit Kabelbrücke)4499 mm

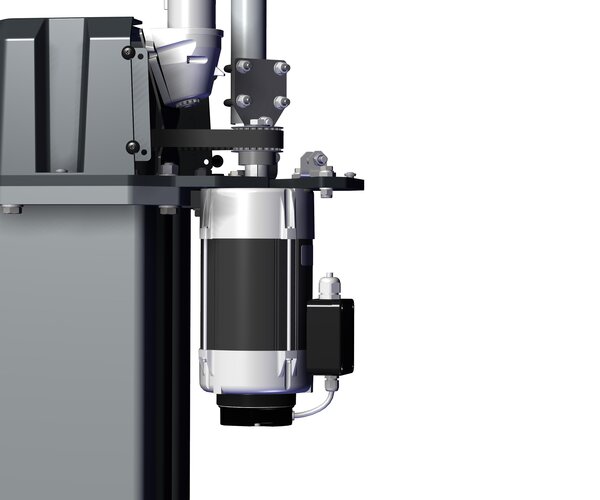

Antriebsleistung2 x 3,0 kW
Spannungsversorgung3/N/PE 400 V 50 Hz
AbsicherungC16 A
Gewicht650 kg
Verpackungsmaße (L x B x H)2900 x 1100 x 710 mm
Geforderte BetonqualitätC 20/25

  • Geforderte Mindestbetonplattendicke ohne Estrich min. 180 mm

*Maß bezogen auf empfohlene Durchfahrbreite 2400 mm
