Technische Daten

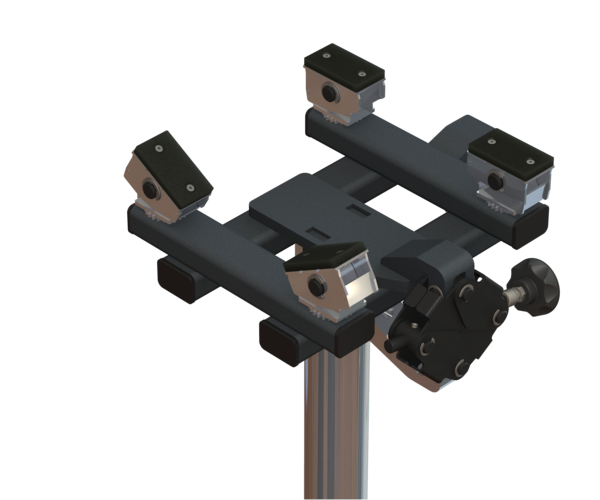

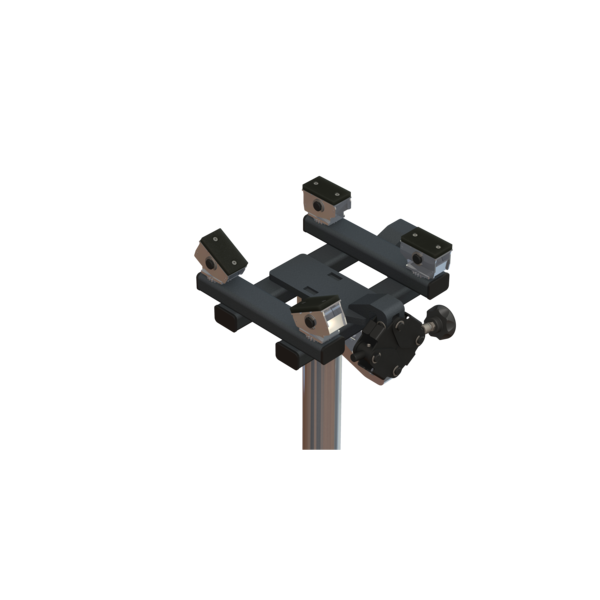

Die Größe ist optimiert für eine Vielzahl von Getrieben
Grundträger:
- Für die Erreichbarkeit schwieriger Montagestellen wurde der Grundaufnahmen als Rahmenkonstruktion entwickelt
- Die aufgenommenen Baugruppen können mit den mitgelieferten Spannbänder sehr einfach fixiert und gesichert werden
- Die für die Spannbänder notwendigen Ösen sind gut erreichbar und leicht zugänglich
Neigungsverstellung:
- Eine ausgeklügelte Scheren-Spindelverstellung des Getriebewerkzeuges ist ein Garant für eine sehr exakte, feinfühlige und leichtgängige Positionierung des Aggregates auch im schwierigen Arbeitsumfeld
- Die zwei Achsen der GMT 800 sind schwenkbar um + 10 ° und um + 15°
- Die Verstellung erfolgtmit dem mitgelieferten Hand-Dreh-Griff oder optional über einen Ratschenschrauber
- Die Einrichtung der Neigung kann auch unter Last erfolgen
Aufnahmen:
- Selbstanpassende Planaufnahmen schwenkbaren mit Gummiauflagen 90 x 50 mm mit einem Neigungsspiel von 30° zur Anpassung an das Getriebe
- Lieferumfang (4 Stück)
Technische Daten:
| Aufnahmebereich | 374 x 399 mm |
| Gesamtmaße (L x B x H) | 61 x 381 x 211 mm |
ohne Plattformaufnahmen
| Tragkraft | 800 kg (mittige Aufnahme) |
| Gewicht ohne Zubehör | 27 kg (33 kg mit Planaufnahmen) |
| Aufnahmedurchmesser | |
| mit Sicherheitsaufnahme innen/außen | 45/80 und 45/70 mm |
- falls das Getriebe außerhalb des Schwerpunktes aufgenommen wird
