Produktdetails / Lieferumfang
Beschreibung:
Digitaler Rollen-Bremsprüfstand für Transporter und LKW
bis zu 18 t Achslast mit 2 x 11 kW Antriebsmotoren
Besonders geeignet als Stand-Alone Prüfstand,
sowie für LKW Annahme- und Diagnoseprüfstraßen
für Tieflader und Fahrzeuge mit Überbreite
Ausführung:

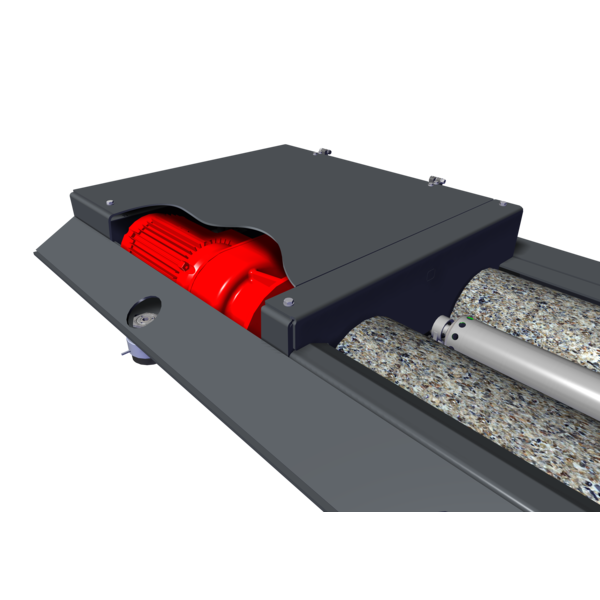

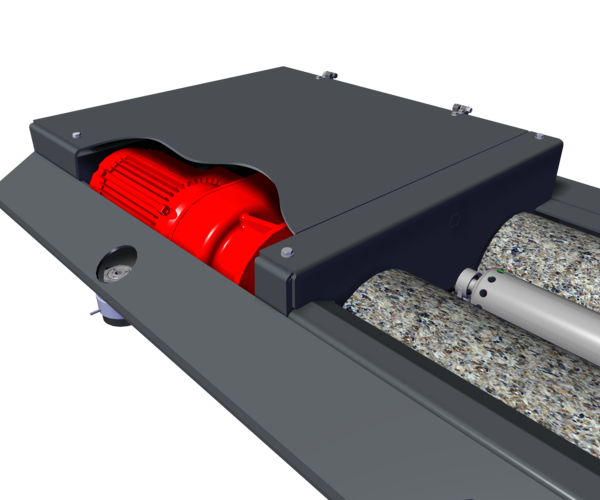

- Serienmäßig geteilte Ausführung mit Motoranordnung seitlich der Prüfrollen für den Einbau in einer Arbeitsgrube, Fundament oder zur Verwendung im Überflurbetrieb
- Die Abmessungen bieten beste Prüfmöglichkeiten für Sonderfahrzeuge im Nutzfahrzeugbereich
- Großer Prüfrollendurchmesser von 265 mm speziell für den Nutzfahrzeugbereich
- Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016
Lieferumfang:
- Schaltschrankmit integrierter Steuerung
- Rollensatz S 18.0 R160 MS mit integriertem Interfacemodul
Hinweis:
Kabelbaum nicht im Lieferumfang enthalten.
(Kabelbaum 20 m (VZ 935351) oder bauseits erforderlich)
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre CONNECT Series
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt C_MBT S 18.0 R160 MS
|
||
|
Technisches Datenblatt (Printversion) C_MBT S 18.0 R160 MS
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung CONNECT SERIES (Vollständige Version)
|
||
|
Betriebsanleitung CONNECT SERIES (Druckversion für Endnutzer)
|
||
Technische Daten
Technische Daten:
| Achslast (überfahrbar) | 18000 kg |
| Antriebsleistung | 2 x 11 kW |
| Prüfgeschwindigkeit | 3 km/h |
| Messwertanzeige | 0-45,5 kN |
| Rollendurchmesser | 265 mm |
| Rollenachsabstand | 475 mm |
| Rollenlänge | 1600 mm |
| Absicherung gG | 63A |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Maße Rollensatzhälfte (L x B x H) | 2685 x 1145 x 405 mm |
